ठीक फ्लेक जिंक पाउडर के लिए वायु वर्गीकरण उपकरण

उत्पाद विवरण

फाइन फ्लेक जिंक पाउडर के लिए वायु वर्गीकरण उपकरण

1. तकनीकी आवश्यकताएं:

1.1 सिस्टम संरचना: नाइट्रोजन क्लोज-सर्किट वर्गीकरण पद्धति को अपनाया जाता है, प्रथम-स्तरीय वर्गीकरण होस्ट, प्रथम-स्तरीय चक्रवात कलेक्टर और फ़िल्टर बैग फ़िल्टर का उपयोग किया जाता है, और एक ही समय में 4 प्रकार के उत्पाद तैयार किए जाते हैं, और विनिर्देश और कण आकार समायोजन के अनुसार निर्धारित किया जाता है।

1.2 कच्चे माल के विनिर्देशों का वर्गीकरण: महीन परत वाले जिंक पाउडर पाउडर को मनमाने ढंग से 10μm से 25μm की सीमा के भीतर समायोजित किया जा सकता है।

1.3 वर्गीकरण माध्यम: नाइट्रोजन

1.4 बॉल मिल

1.5 प्रतिस्थापन प्रणाली आगे और पीछे के सिरों पर वाल्व जोड़कर उपकरण को स्वतंत्र रूप से बदल सकती है।वेल्डिंग के बाद, स्क्रू फीडर के ब्लेड और वर्गीकरण व्हील के ब्लेड को स्लैग हटाने और पॉलिश करने के अधीन किया जाता है।

1.6 उपकरण की समग्र सामग्री स्टेनलेस स्टील 304 है (प्लेटफ़ॉर्म सीढ़ी पैर कार्बन स्टील से बने होते हैं), और वेल्ड को पॉलिश किया जाना चाहिए।

1.7 डस्ट कलेक्टर का कंकाल स्टेनलेस स्टील 304 से बना है।

1.8 नियंत्रण भागों में एक ऑक्सीजन सामग्री परीक्षक स्थापित किया गया है, कनेक्टिंग भागों में एक इलेक्ट्रोस्टैटिक डिवाइस स्थापित किया गया है, और एक इलेक्ट्रोस्टैटिक रिमूवल डिवाइस प्रीसिपिटेटर में स्थापित किया गया है।

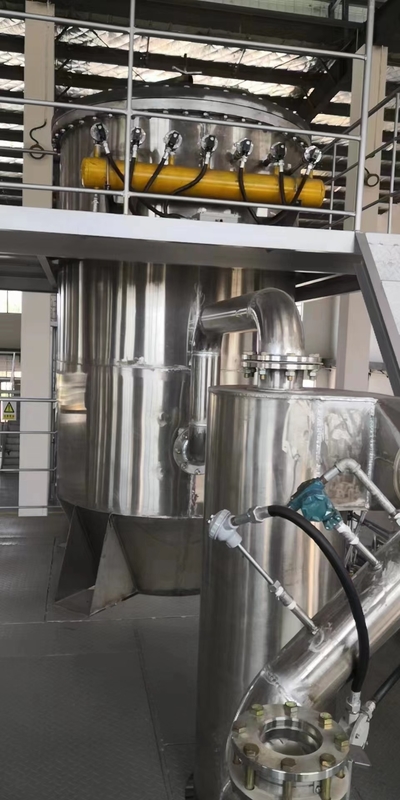

पूरी ग्रेडिंग प्रणाली नाइट्रोजन को ग्रेडिंग माध्यम के रूप में उपयोग करती है;इसमें एक नाइट्रोजन निस्पंदन प्रणाली, एक वर्गीकरण प्रणाली, एक संग्रह प्रणाली, एक चार्जिंग और निर्वहन प्रणाली, एक नाइट्रोजन शुद्धता परीक्षण पूरक प्रणाली और एक विद्युत नियंत्रण प्रणाली शामिल है।उपकरण और सामग्री संपर्क भागों का पूरा सेट सभी स्टेनलेस स्टील 304 से बना है। उत्पादन प्रक्रिया विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन के साथ हमारी कंपनी की परिपक्व तकनीक है।इसका व्यापक रूप से धातु पाउडर, ऑक्सीकरण योग्य कच्चे माल और ज्वलनशील और विस्फोटक सामग्री के प्रसंस्करण में उपयोग किया गया है।

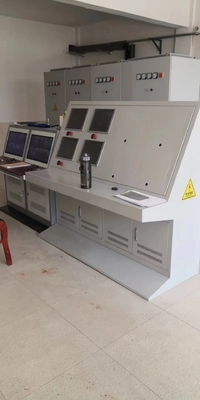

सिस्टम एक-कुंजी स्टार्ट / स्टॉप विधि है, और गलती स्वचालित रूप से बंद हो जाएगी और गलती का कारण प्रदर्शित करेगी।

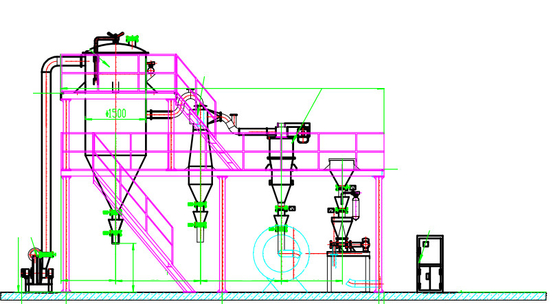

2. प्रक्रिया लाइन का नाम क्लासिफायर नाइट्रोजन सुरक्षा प्रणाली

प्रक्रिया वर्णन:

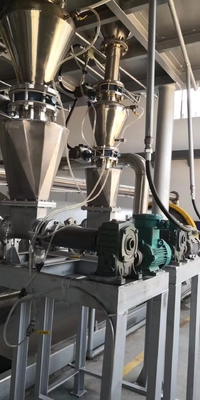

महीन जस्ता पाउडर पाउडर का कच्चा माल स्क्रू फीडर के माध्यम से बॉल मिल में प्रवेश करता है, और बॉल मिल द्वारा चपटा और चूर्णित किया जाता है, और फिर सामग्री को क्लासिफायर में पंप किया जाता है और क्लासिफायर में प्रवेश करता है, जहां एक मजबूत केन्द्रापसारक बल बनता है क्लासिफायरियर, और क्लासिफायर में प्रवेश करने वाला एयर पाउडर मिश्रण पहले क्लासिफिकेशन व्हील के इंटीरियर में प्रवेश करता है।केन्द्रापसारक बल की कार्रवाई के तहत, बड़े या भारी कण बड़े केन्द्रापसारक बल के अधीन होते हैं, इसलिए उन्हें वर्गीकरण पहिया की परिधि में क्लासिफायर की साइड की दीवार पर फेंक दिया जाता है, और अब केन्द्रापसारक बल से प्रभावित नहीं होते हैं, और स्वाभाविक रूप से गिर जाते हैं निर्वहन करने के लिए।छोटे या हल्के पदार्थ केन्द्रापसारक बल से प्रभावित नहीं होते हैं, ग्रेडिंग व्हील के अंदर होवर करते हैं, प्रेरित ड्राफ्ट पंखे की प्रेरित हवा द्वारा एक उच्च स्थान पर लाए जाते हैं, और पाइपलाइन के साथ अगले घटक को वर्गीकृत या एकत्र करने के लिए ले जाते हैं।वर्गीकरण पहिया की रोटेशन गति को समायोजित करके, निर्दिष्ट कण आकार को प्राप्त करने के लिए क्लासिफायरियर में केन्द्रापसारक बल को समायोजित किया जा सकता है।क्लासिफायर द्वारा वर्गीकृत मोटे पाउडर को चूर्णित करने के लिए वापस बॉल मिल में भेजा जाता है, ताकि वांछित तैयार उत्पाद को बार-बार प्राप्त किया जा सके।
